Thiết bị đo cảm ứng từ lớp 12

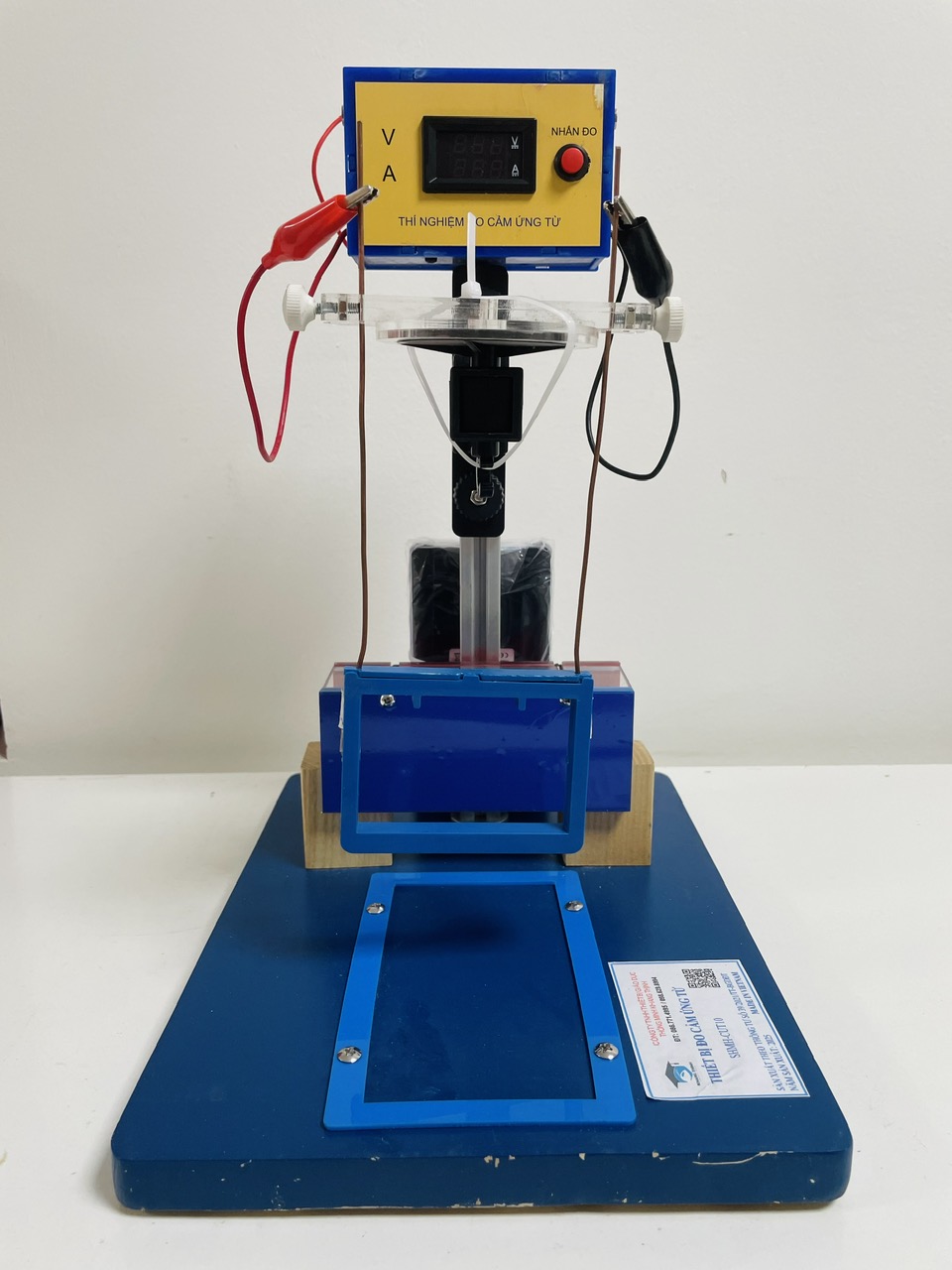

Thiết bị đo cảm ứng từ

Thiết bị cảm ứng điện từ là thiết bị thí nghiệm môn vật lý cấp trung học phổ thông Theo Thông tư số 39/2021/TT-BGDĐT ngày 30/12/2021 của Bộ trưởng Bộ Giáo dục và Đào tạo

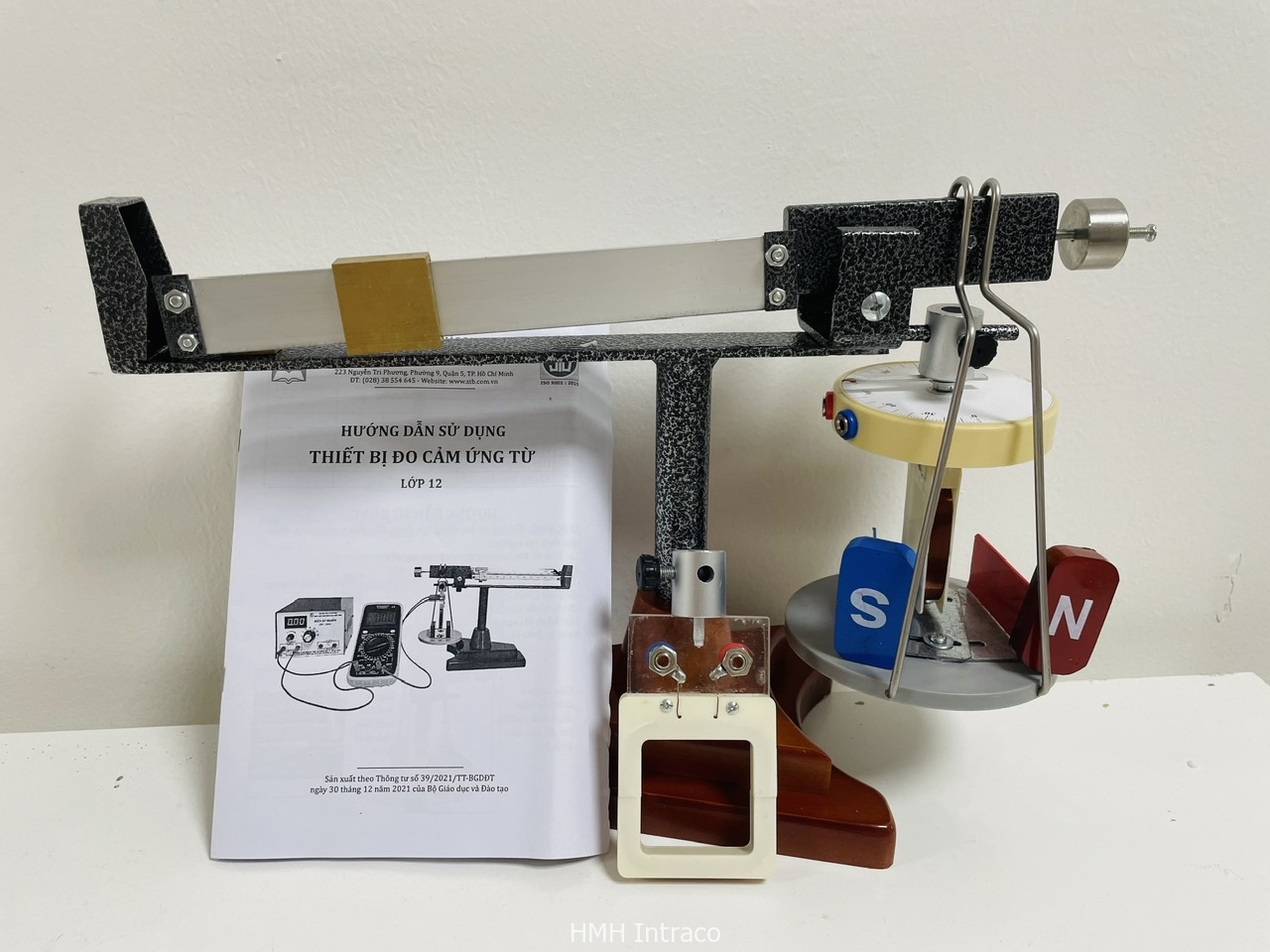

Bộ thiết bị (không bao gồm TBDC) gồm:
- 04 Nam châm vĩnh cửu (2 viên sơn màu đỏ, 2 viên sơn màu xanh);
- Cân đòn có dải đo 0-311g, độ chia nhỏ nhất 0,01 g. Đế bằng gỗ, khung bằng sắt sơn tĩnh điện. Hệ 4 đòn cân kèm 4 quả gia trọng được gắn để điều chỉnh từ 0 - 311g. Trên cân có vạch cân bằng và quả gia trọng để tinh chỉnh cân thăng bằng. Đĩa cân bằng nhựa, kết nối với đòn cân bằng khung treo kim loại, trên giá cân có gắn pad sắt sơn hai màu xanh - đỏ để gắn nam châm.
- 01 Dây dẫn thẳng bằng đồng có d = 2 mm, l = 200 mm.
- 01 Cuộn dây 200 vòng bằng đồng Ø0,3mm được quấn trên lõi nhựa có kích thước (55 x 85 x 10)mm, trên thân có gắn 2 lỗ cắm Ø4mm (1 xanh, 1 đỏ).
- 01 Cuộn dây 200 vòng bằng đồng Ø0,3mm được quấn trên lõi nhựa có kích thước (35 x 85 x 10)mm, trên thân có gắn 2 lỗ cắm Ø4mm (1 xanh, 1 đỏ).
- 01 Đế nhôm kích thước (100 x 95 x 10)mm có khoan, taro lỗ 8mm để gắn thanh đỡ;
- 01 Thanh đỡ bằng inox Ø10mm dài 200mm có tạo ren ở một đầu M8;
- 01 Khớp nối, có bulong siết chặt ở 2 đầu;
- 01 Giá treo cuộn dây có 02 lỗ cắm Ø4mm (1 xanh, 1 đỏ) được nối với 2 cọc bắp chuối.
- 02 Dẫn điện (1 xanh, 1 đỏ) dài 500mm, có đầu cắm và đầu kẹp cá sấu.
