Thiết bị chứng minh định luật Charles

Thiết bị chứng minh định luật Charles

Theo Thông tư số 39/2021/TT-BGDĐT ngày 30/12/2021 của Bộ trưởng Bộ Giáo dục và Đào

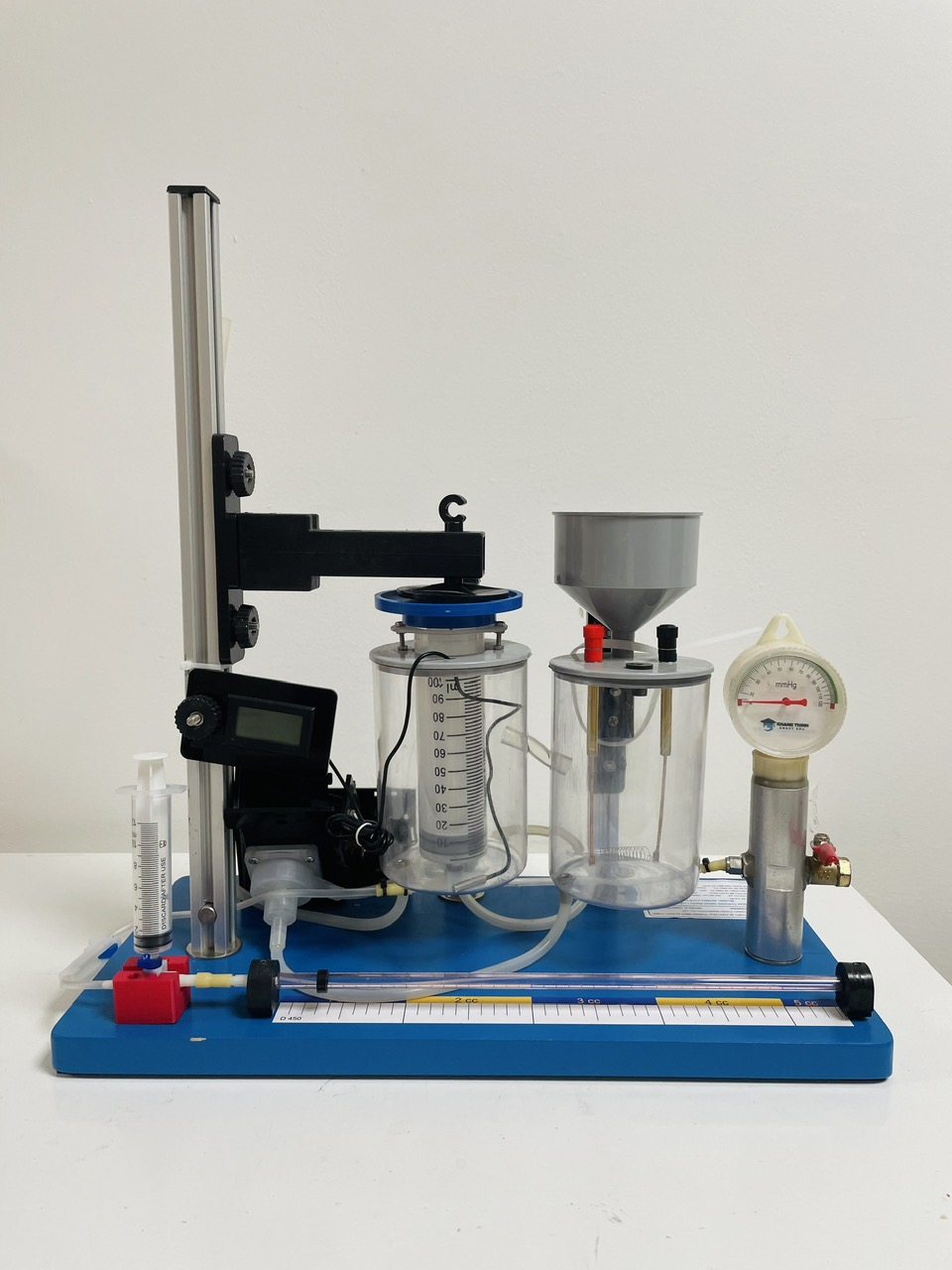

Thiết bị chứng minh định luật Charles là bộ thí phần cơ trong thí nghiệm vật  trường THPT.

- Đế thiết bị bằng gỗ tự nhiên ghép thanh, KT 200x400 mm. Trên đế có bố trí máy li tâm bơm nước tuần hoàn 12VDC; 3 trụ bằng nhôm định hình thiết diện 20x20 mm, trên gắn các thành phần cấu thành hệ thống (Bình chứa có cơ cấu gia nhiệt; Bình tiếp nhiệt 600 ml có xi-lanh bằng nhựa trong 100 ml gắn chính tâm ...)
- Áp kế 0 – 250 kPa;
- Bộ phận cấp nhiệt đun nóng nước được bơm luân chuyển tuần hoàn giữa bình chứa nước có dây may-xo và bình cấp nhiệt cho xi-lanh;
- Nhiệt kế điện tử LCD với dải đo 0 - 1100C, độ chia nhỏ nhất 0.10C (hoặc có thể sử dụng cảm biến nhiết độ có thang đo từ -20oC đến 110oC, độ phân giải ±0,1°C) để hiển thị nhiệt độ của hệ thống.
- Ống đẳng áp bằng thuỷ tinh có vạch chỉ thị dung tích lòng ống từ 0 đến 4 ml với bọt nước linh động (có thể điều chỉnh tại điểm “0” ml trên thang vạch đo). Bọt nước di chuyển tự do trong ống từ điểm “0” đến điểm cân bằng áp suất (do sự giãn nở của không khí trong xi-lanh)
