Thiết bị đo vận tốc và gia tốc của vật rơi tự do

Thiết bị đo vận tốc và gia tốc của vật rơi tự do

Theo Thông tư số 39/2021/TT-BGDĐT ngày 30/12/2021 của Bộ trưởng Bộ Giáo dục và Đào

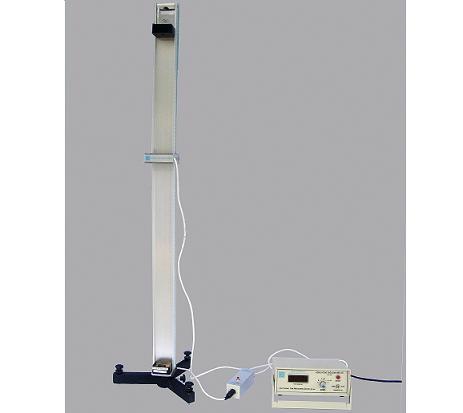

Thiết bị đo vận tốc và gia tốc của vật rơi tự do là thiết bị thí nghiệm trong môn vật lý .

Bộ thiết bị gồm:
+ Giá đỡ bằng nhôm định hình hình chữ H thẳng đứng có độ dày nhôm 1,2mm kích thước (30x59xl000)mm. Trên giá nhôm có thước đo từ 0 - 990mm độ chia nhỏ nhất 1mm, có dây dọi, được gắn trên đế ba chân có vít điều chỉnh thăng bằng, phía trên có nam châm điện để giữ vật rơi.
- Nam châm điện lắp trong hộp bảo vệ bằng nhựa kích thước (49x42x23)mm, được gắn trên máng nghiêng liên kết bằng tấm nhôm chữ L, có thể điều chỉnh vị trí và cố định được. Lực hút đủ giữ được các vật thí nghiệm bằng điện áp cung cấp cho cuộn dây là 15V (DC).
- Thước đo góc in vạch đo góc 00 ± 900, độ chia nhỏ nhất 1độ, đường kính 95mm, gắn vào mặt phẳng nghiêng bằng nẹp nhôm.
- Mẫu vật rơi hình trụ, bằng sắt non Ф10mm, dài 20mm.
- Quả nặng hình trụ bằng thép không gĩ Ф30/h30mm, hai mặt đáy phẳng song song với nhau, độ nhẵn đồng đều, tròn cạnh.

- Chân hình chữ U bằng nhôm cao 70 mm, rộng 25 mm, có 2 vít M6 chỉnh thăng bằng, nằm trên đế nhôm hình thang (105x25)mm.
- Cổng quang điện 76 lắp trên khung nhôm hợp kim, dày 1mm, có cửa sổ Ф 12mm. Một bù lon đầu nhựa để giữ cổng quang điện. Dây tín hiệu 4 lõi dài 1,4 m, có đầu phích 5 chân nối cổng quang điện với ổ A hoặc B của đồng hồ đo thời gian hiện số.
- Thước đo góc ba chiều bằng nhôm hộp (25x25)mm dài 50mm
- Hộp đỡ vật trượt bằng nhựa

- Đồng hồ đo thời gian hiện số, có hai thang đo 9,999s và 99,99s, độ chia nhỏ nhất 0,001s, sử dụng kiểu hoạt động từ A đến B và 2 ổ cắm 5 chân A, B;
- Công tắc với nút nhấn kép lắp trong hộp bảo vệ, một đầu có ổ cắm, đầu kia ra dây tín hiệu dài l000mm có phích cắm 5 chân;
- Giá thí nghiệm (TBDC);
- Thước nhựa (có vạch đen hoặc xanh), miếng đỡ mềm
