Thiết bị thí nghiệm điện tích (điện trường)

Theo Thông tư số 39/2021/TT-BGDĐT ngày 30/12/2021 của Bộ trưởng Bộ Giáo dục và Đào

Bộ thí nghệm điện tích (điện trường) thuộc thiết bị môn vật lý

Bộ thí nghiệm (không bao gồm TBDC) gồm:

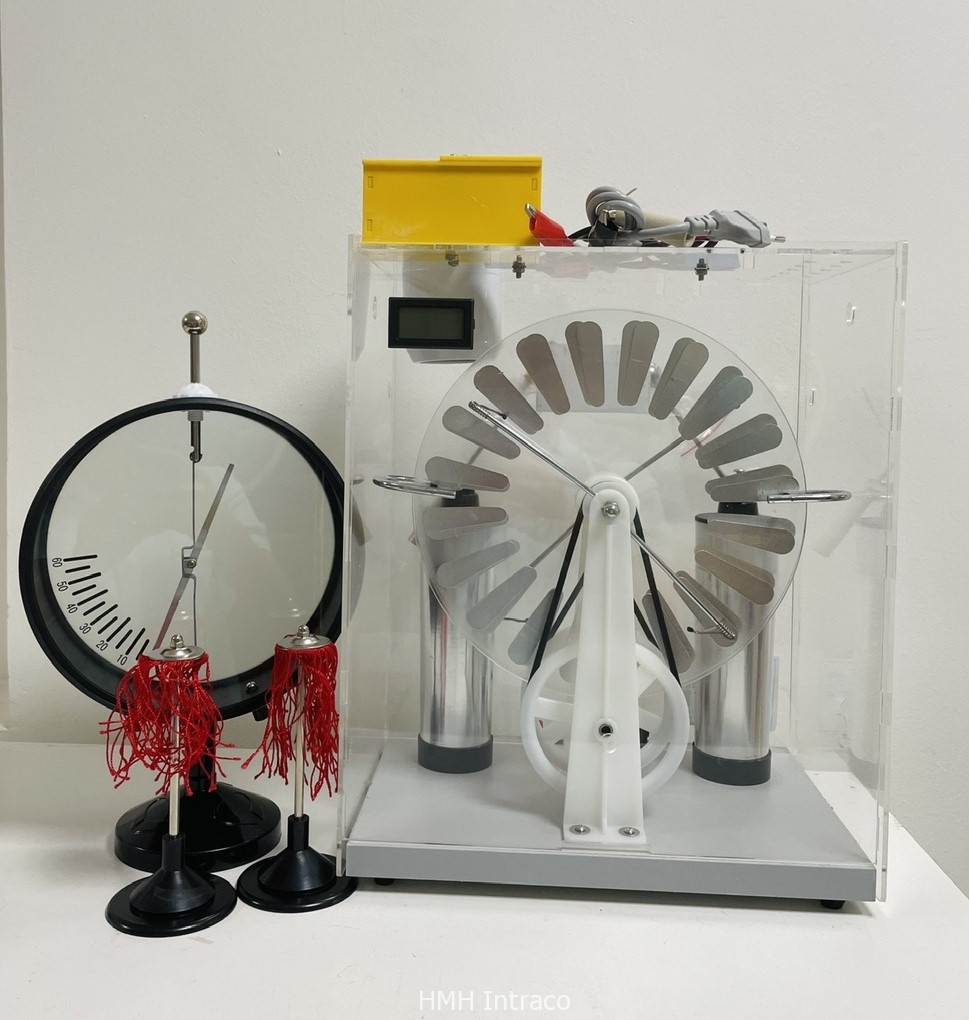

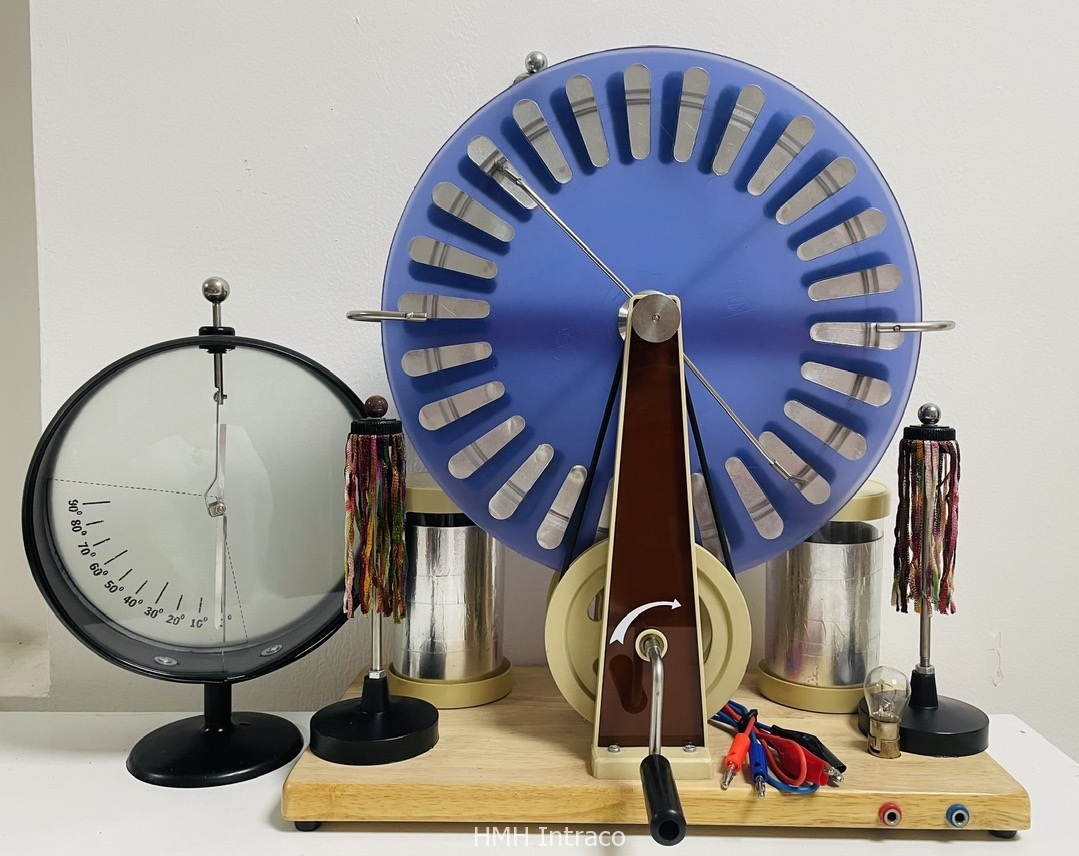

+ Máy Uyn-xớt có khoảng cách phóng điện tối thiểu giữa hai điện cực 30mm, có hộp bảo quản bằng vật liệu trong suốt và bộ phận sấy gồm :
- Hai đĩa làm bằng nhựa đường kính 300mm dày 3mm: trên mặt ngoài của đĩa có dán 26 lá nhôm mỏng cách đều nhau. Hai đĩa được đặt song song, đồng trục và quay ngược chiều nhau nhờ một cơ cấu truyền động gồm tay quay, các dây đai cao su .
- Hai thanh trung tính làm bằng inox Ø3mm dài 22mm: Là vật dẫn được gắn cố định vào trục của hai đĩa; Ở hai đầu mỗi thanh trung tính có chổi kim loại luôn trượt sát trên bề mặt đĩa khi đĩa quay;
- Hai cần gom điện tích: làm bằng inox Ø5mm , ở hai nhánh có hai chổi bằng đồng đối diện nhau;
-Bộ phóng điện làm inox dài 260mm đầu có gắn 2 viên bi tròn bằng inox, tay cầm bằng nhựa cách điện Ø15mm dài 80mm.
- Có bộ phận sấy;
- Có hộp bảo quản được gắn cố định trên đế gỗ (380x190x17)mm có chân đế bằng nhựa. Hộp bảo quản bằng nhựa trong suốt có kích thước ( 355x185x405)mm gắn với đế gỗ qua vít M4.

+ Điện kế tĩnh điện: Có 2 mặt làm bằng thủy tinh đường kính 190 mm viền làm bằng kim loại, 1 mặt có vạch chia độ từ 0 - 90°, điện kế được gắn trên đế nhựa đường kính 100mm và đảm bảo độ nhạy;
+ Bộ tua tĩnh điện: Gồm 2 chiếc. Mỗi chiếc có các tua bằng sợi tổng hợp; quả cầu bằng kim loại đường kính khoảng 12mm gắn trên trụ inox có Ø6mm, có đế bằng nhựa Ø70mm.
+ 2 đoạn dây điện: dài 500mm để ghép, nối mạch (1 dây xanh, 1 dây đỏ);
